近幾年來，我國木門領域成長持續安穩的增長形勢，產品類類不停增加，產質量量不停提升，工業范圍不停加大。據統計，我國度具市場上涵蓋木門制造營業的公司高達10 000多家，此中3000多家公司以機器化制造為主。
調研顯現，我國木門工業的年產值在過去10年里獲得大幅度提高，從2007年的400億元快速增長至2018年的1400億余元，位列世界第一。我國制造的木門首要投入海內市場，進口產品所占比重較小。
01 木門怎樣實行隔音性能？
現在市場上的木門品牌如TATA、美心、歐派等有名公司都制造生產了多款隔音木門，滿足了消費者對寧靜的居家和辦公場景的需要。同時許多中小型公司也在研究怎樣更好地實行木門的隔音解決，這類公司實行木門隔音性能的措施有以下幾種：
（1）在木門上裝載靜音五金件，如鎖具、門吸、合頁等，這類五金件采取磁極相吸的原理，使門框與門板慎密吸合，有效減少開關時發出的噪音，提升密封隔音成效；
（2）合理選擇木門構造層的資料，往往對木門芯板填充層做隔音解決，如應用橋洞力學板材、聚酯纖維吸音板、珍珠巖顆粒層、隔音棉等資料，可有效隔絕噪音的傳遞；
（3）改良傳統的木門構造，將木門的構造層設計為多孔狀或多格狀，生成隔音木門的要害主體構造；

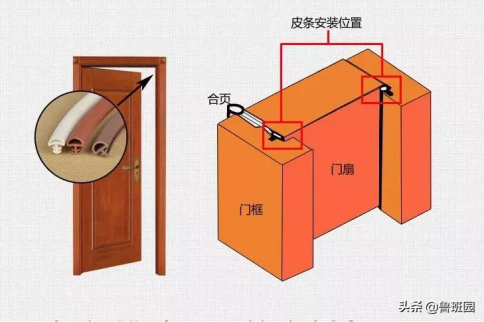

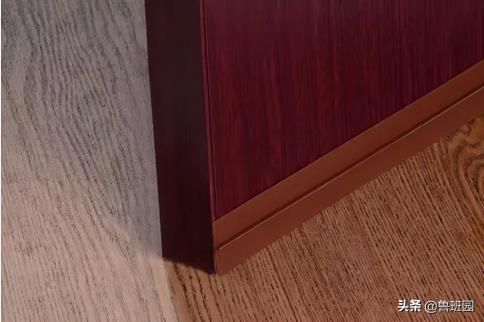

（4）在木門的根基構造上附帶新資料，比如在門底裝載隔音條，以建立隔音體系。由此因此，各種木門公司對木門產品附帶性能的思想正在提高，隔音木門工業處于不停成長中。
02 一類實木復合門的隔音構造設計
本文采取框式構造進行一類榫卯構造的隔音木門設計實踐，屬于實木復合門。該木門由骨架與門扇構成，門扇由 6 塊芯板和 1 塊阻尼隔音板產生。
其好處在于，骨架構造用材之間采取斜角接合，骨架與芯板、芯板與芯板之間采取木條拼的接合方法，木門構造安穩，強度很高，加工工藝簡潔，便于公司進行大范圍批量化制造；芯板之間采取了阻尼隔音板，起優良的隔音功效，既可加重木門品質，還可有效減低制造與運輸本錢。
02-1 門的骨架設計

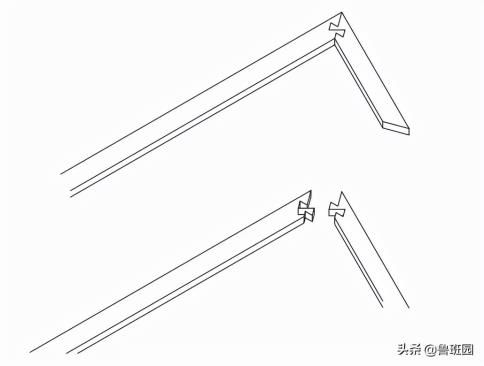

木門的角部接合往往劃為直角接合與斜角接合。該木門首要采取斜角接合，由上冒頭、下冒頭、左冒挺、右冒挺4個一些產生主體，其高低冒頭和左右冒挺均采取改善后的燕尾榫連通（如下圖1所示），左、右冒挺與芯板相鄰的一些分別開有2條凹槽便于與芯板連通。
針對傳統的燕尾榫，榫頭與榫槽分別設在2個部件上，一個部件集中設立梯臺榫頭，而另一個部件集中設立與之外形互補的梯臺形榫槽，進而使二者慎密連通。而該榫對傳統燕尾榫構造進行設計改善，2個貫串接部件均分別設有1對梯臺形榫槽和與其外形互補的梯臺形榫頭。成為一類斜角連通節點，此榫用來木門構造用材的斜角連通，可有效以免2個部件在受力時脫開，同時減少加工難度。
▲門的構造用材接合方法示企圖
02-2 門扇的設計

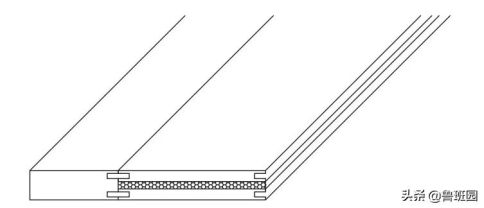

該木門由6塊芯板、8根木板條與1塊阻尼隔音板構成，詳細構成構造（如下圖所示）。芯板與門框之間采取穿條拼的接合方法，通過木板條涂膠，將開有凹槽的冒挺與芯板連通起來；芯板的左右雙側都開有凹槽，芯板之間采取穿條拼的接合方法連通，所采取的木板條為實木板條或膠合板條。
芯板的資料選取非常充足，實木及人造板都能夠滿足強度需要，芯板與木板條的實際數目可依據產品的實際制造尺寸進行調節。旁邊的構造層填充資料為阻尼隔音氈，阻尼隔音氈以高純度的精致鐵粉為原資料，采取的減震隔音技巧在日本已有20年的運用歷程，能夠有效地阻隔噪音，提升木門的隔音性能，為應用者創造寧靜舒坦的場景。
▲門扇構成構造示企圖
02-3 有關尺寸的設計

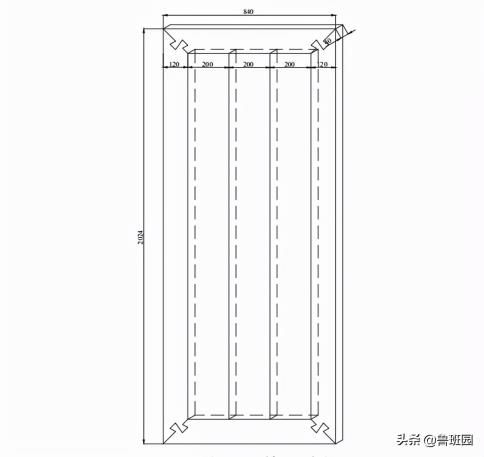

如下圖所示為本設計的木門實例，木門的總體高度為2024mm、寬度為840mm、厚度為40mm，分別由高低冒頭、左右冒挺、6塊芯板、8根木板條與1塊阻尼隔音板構成，各部件的全面屬性描繪如下。
▲實木門詳細施行例圖

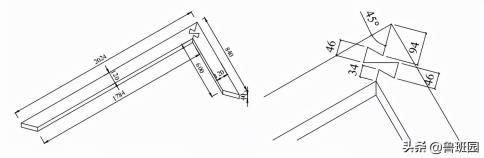

左右冒挺的尺寸為外側長度2 024 mm、內側長度1784 mm，寬度120mm，高低冒頭的外側長度840mm、內側長度600mm、寬度120mm，厚度均為40mm。左冒挺與上冒頭接合縫的角度為45°，如下圖所示，4個角均采取該接合方法。
▲門框詳細施行例圖

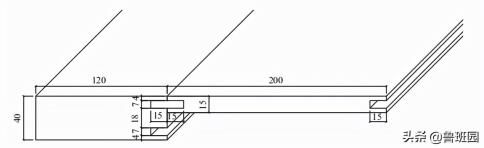

左右冒挺的寬度為120mm、厚度為40mm，在冒挺高低兩頭4mm處各開1個厚度為7mm、深度為15mm的凹槽以擺放長1784 mm、寬30mm、厚7mm的木板條。芯板長度為1784mm、寬度為200mm、厚度為15mm，芯板在距離高低兩頭4mm處各開1個厚度為7 mm、深度為15 mm的凹槽以擺放長1784 mm、寬30 mm、厚7 mm的木板條，如下圖所示。
▲門框與芯板接合詳細施行例圖

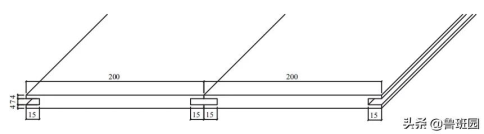

如下圖所示，芯板的長度為1784 mm、寬度為200mm，厚度為15mm，芯板在距離高低兩頭4 mm處各開1個厚度為7 mm、深度為15mm的凹槽以擺放長度為1784mm、寬度為30mm、厚度為7mm木板條。
▲芯板與芯板接合詳細施行例圖

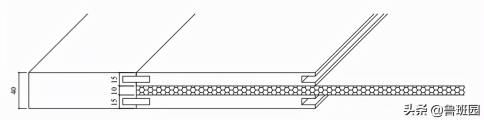

阻尼隔音板的長度為1784 mm、寬度為600mm、厚度為10mm，擺放在高低芯板之間，以膠接合的方法和冒挺與芯板連通，如下圖所示。
▲芯板與阻尼隔音氈接合詳細施行例圖
03 寫在最終
實木門零部件較多，構造與制造工藝比較高難。實木復合門的構造有利于闡揚構造層資料特有的性能性，更好地滿足市場與消費者的需要。本計劃擁有構造簡潔、零部件規范化的特征，便于木門公司進行大范圍制造與運輸，以期對實木復合門的制造與成長起到絕對考慮功效。
作家 / 楊雪 編纂 / 言朢
楊雪，徐偉.基于框式構造的隔音
性能實木復合門設計實踐[J]. 家具，2020.
